Areal: 11,5 m2

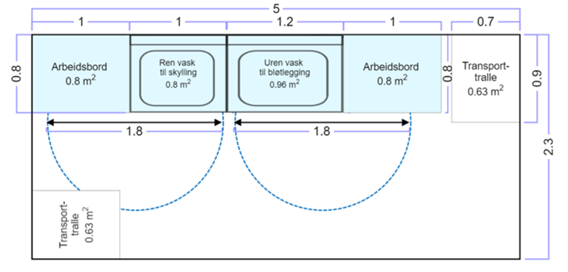

Denne løsningen inneholder et sett med vaskekummer, samt tilhørende arbeidsbord. Uren side til høyre i cellen. Vasken er dimensjonert med en bredde på 1m, hvor den totale basen til vasken blir 1.2m bred. Begrunnelse for bredden er at det skal være plass til å bløtlegge lengre instrumenter. Den rene vasken til venstre brukes til skylling av instrumenter og stiller ikke krav til samme bredde, vasken er derfor dimensjonert til 0.8m, som gir en base på 1m i bredden. Tilhørende arbeidsbord er dimensjonert til 1x 0.8m. Arealet begrunnes med at det skal være plass til rister og utstyr på arbeidsbordene, men siden hoveddelen av arbeidet vil foregå i vaskekummen stilles det ikke like stort krav til lengden på arbeidsbordene. Ved behov for andre mål på vask eller arbeidsbenk kan dette enkelt justeres, og vil kun påvirke cellens bredde, ikke arealbehovet bakover. Det er tegnet inn plass til minst 2 transporttraller slik at en kan ha én ren og én uren tralle. Transporttrallen til høyre i cellen, er tegnet inn som et eksempel på at en bør kunne plassere instrumenter i nærheten av arbeidsbordet, for å tilrettelegge for manuelt løft nært kroppen 1Systematic Layout Planning, s.l.: Management and industrial research publications, Fourth edition. SCRIBDhttps://www.scribd.com/document/397449753/Systematic-Layout-Planning-Richard-Muther. Det kan også løses på andre måter, eksempelvis å kombinere denne plassen med retur-slusen fra ren sone, slik at arbeidsbordet fra retursonen får plass der det her er tegnet inn en transporttralle. Poenget er at det må avsettes et areal for instrumenter tilhørende minimum én vaskeinnsats.
Referanser
- Richard Muther and Lee Hales (2015). Systematic Layout Planning, s.l.: Management and industrial research publications, Fourth edition. SCRIBD. https://www.scribd.com/document/397449753/Systematic-Layout-Planning-Richard-Muther
